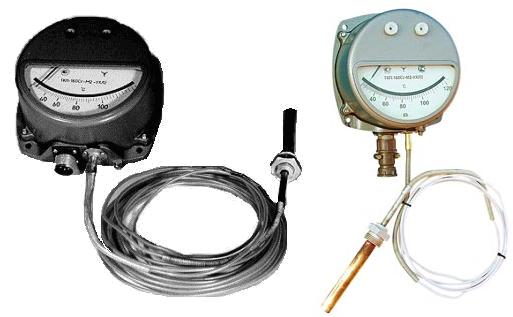

Термосигналізатор ТКП-160
|
|
 Термометр манометричний сигналізуючий ТКП-160-Сг-М3 призначений для вимірювання теплотехнічних параметрів та керування зовнішніми електричними ланцюгами від приладів, що сигналізують.
Термометри поділяються на дистанційні та місцеві (з жорстким зв'язком).
З'єднання термобаллону з корпусом для місцевих термометрів здійснюється у двох виконаннях:
- з радіальним розташуванням термобаллону;
- з осьовим розташуванням термобаллону.
Область застосування термосигналізатора ТКП-160
Електричні опалювальні котли, водонагрівачі, термостати, масляні трансформатори, сауни, керування температурними режимами нагрівальних елементів промислових та побутових установок (термопластавтомати, преса для виготовлення РТІ та пластмаси тощо).
Технічні характеристики термосигналізатора ТКП-160
| Характеристики | Значення |
| Межі вимірювань, °C |
від -25 до +75; від 0 до +120; від +100 до +200; від +200 до +300 |
| Довжина сполучного капіляра дистанційного термометра, м |
0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25 |
| Довжина занурення термобаллону, мм |
160, 200, 250, 315, 400, 500, 630, 800, 1000 |
| Діаметр термобаллону, мм |
12, 14, 16 |
| Клас точності термометрів |
1,5; 2,5 |
| Тиск вимірюваного середовища, МПа, не більше |
1,6 |
| Напруга живлення сигналізуючого пристрою |
до 220 В частотою 50 Гц |
| Розривна потужність контактів сигналізуючого пристрою, В·А |
50 |
| Маса, кг: |
| - Дистанційного (з капіляром 25 м) |
4,5 |
| - місцевого |
2,5 |
| Середній термін служби, років, не менше |
10 |
| Матеріал термобалону |
ЛЗ 59-1; 12Х18Н10Т |
| Вид захисної оболонки капіляра для дистанційних термометрів: |
| - Мідна |
А |
| - поліетиленова |
Б |
| - Полівінілхлоридна |
Г |
| Заповнювач системи залежно від межі вимірів |
метил хлористий технічний ГОСТ 12794-80
ацетон ГОСТ 2758-84
толуол ГОСТ 5789-78
хладон ГОСТ 8502-93 |
