Затвор дисковий поворотний ДУ-50 відноситься до розряду найбільш ефективної запірно-регулюючої арматури, що отримала найширше застосування в різних галузях промисловості.
Дисковий затвор ДУ50 є засувкою, виконаною у формі диска, поміщену в циліндричний корпус, який монтується до трубопроводу за допомогою фланцевого з'єднання. Засувка може повертатися навколо своєї осі, тим самим забезпечуючи зміну перерізу трубопроводу, аж до його повного перекриття. У повністю відкритому стані затвор ДУ-50 розташовується під прямим кутом по відношенню до напрямку середовища, що перекачується.

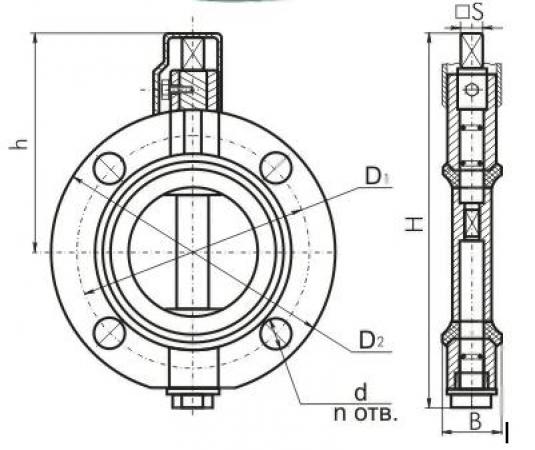

| Типорозмір затвора |
h |
D1 діаметр |
D2 діаметр |
d діаметр |
H |
S |
B |
n |
| DN 50 |
111 |
110 |
140 |
14 |
190 |
14 |
35 |
4 |
Технічні характеристики
| Найменування |
DN 50 |
| Умовний прохід DN, мм |
50 |
| Робочий тиск, МПа (кгс/см2) |
0,3 (3) |
| Крутний момент на приводі, найбільший, кгс*м |
3 |
| довжина |
140 |
| ширина |
35 |
| висота |
190 |
| маса, кг |
1 |
Робоче середовище - трансформаторна олія ТК за ГОСТ 982 або ЦК за ТУ 381011025.
Температура робочого середовища, не більше, -45…+95 (градусів за Цельсієм).
Температура довкілля, трохи більше, -60 … +40 (градусів за Цельсієм).
Привід – ручний.
