Затвори дискові поворотні ДУ-125
Пред. След.

Затвор дисковий поворотний ДУ-125 відноситься до розряду найбільш ефективної запірно-регулюючої арматури, що отримала найширше застосування в різних галузях промисловості.

Дисковий затвор ДУ125 є засувкою, виконаною у формі диска, поміщену в циліндричний корпус, який монтується до трубопроводу за допомогою фланцевого з'єднання. Засувка може повертатися навколо своєї осі, тим самим забезпечуючи зміну перерізу трубопроводу, аж до його повного перекриття. У повністю відкритому стані затвор ДУ-125 розташовується під прямим кутом по відношенню до напрямку середовища, що перекачується.

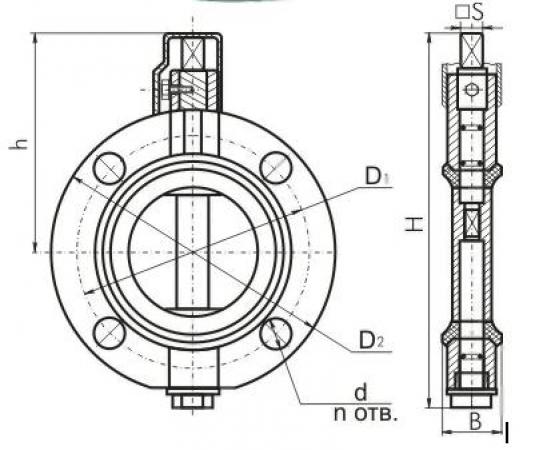

Типорозмір затвора h D1 діаметр D2 діаметр d діаметр H S B n
DN 125 165 210 245 18 296 19 46 8

Технічні характеристики

Найменування DN 125
Умовний прохід DN, мм 125
Робочий тиск, МПа (кгс/см2) 0,45 (4,5)
Крутний момент на приводі, найбільший, кгс*м 5,1
довжина 245
ширина 46
висота 296
маса, кг 3

Робоче середовище - трансформаторна олія ТК за ГОСТ 982 або ЦК за ТУ 381011025.

Температура робочого середовища, не більше, -45…+95 (градусів за Цельсієм).

Температура довкілля, трохи більше, -60 … +40 (градусів за Цельсієм).

Привід – ручний.

Кліматичне виконання У1; ХЛ1; Т1
